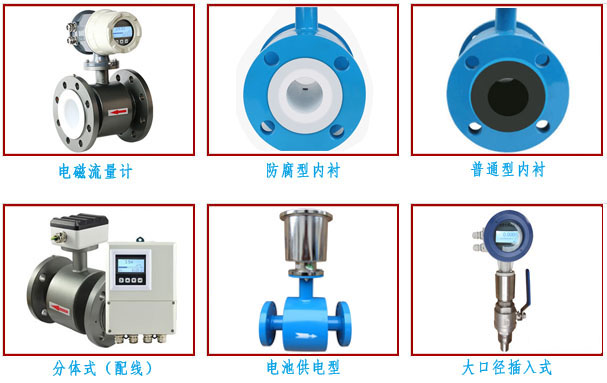

WD-LDE電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。它集智能化、小型輕量一體化，多功能、高精度、高可靠性為一體的流量儀表產品。在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用。電磁流量計是一種測量導電介質體積流量的感應式儀表。除可測量一般導電液體的體積流量外，還可用于測量強酸強堿等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量圖1所示。

二、性能特點

1、抗干擾力強，幾乎不受外界干擾

2、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響

3、測量管內無阻流部件無壓損、直管段要求低。

4、管道內無可動部件，無阻流部件，測量幾乎沒有負壓壓力損失

5、具有自檢與自診斷功能

6、在現場可根據用戶實際需求在線修改量程

三、表頭功能

1、液晶背光顯示

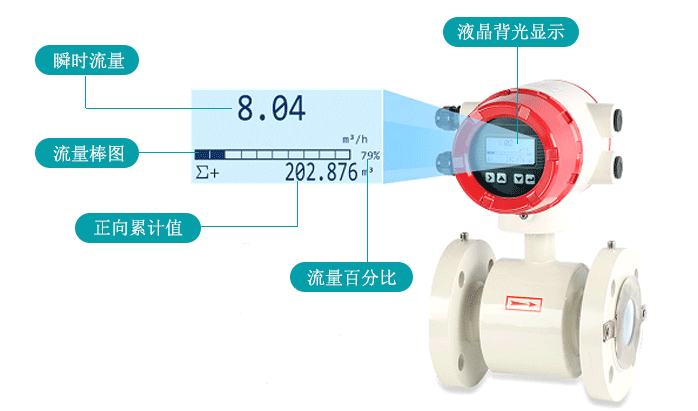

2、瞬時流量、累計流量計、顯示流量百分比圖2所示

3、一鍵查詢凈累計值、正向累計值、負向累計值、當前電導率等效值

4、多單位可切換(L、m³、Kg、t/s、min、h)

5、485通訊遠傳讀取數據



四、襯里選型

襯里材料	主要性能	最高介質溫度		適用范圍
		一體型	分離型
聚四氟乙烯（F4)	是化學性能很穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。	70℃	100℃ 250℃  (需特殊訂貨)	1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
聚全氟乙丙烯（F46)	同F4，耐磨性、抗負壓能力高于F4。		同上
聚氟合乙烯（Fs)	適用溫度上限較聚四氟乙烯低，但成本也較低。		80℃
聚氯丁橡膠	1、有極好的彈性，高度的扯斷力，耐磨性能好。 2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。		80℃ 120℃  (需特殊訂貨)	水、污水、弱磨損性的泥漿礦漿。
聚氨酯橡膠	1、耐磨性能極強。		80℃	中性強磨損的礦漿、煤漿、泥漿
	2、耐腐蝕性能較差。

五、電極選型

電極材料	耐蝕及耐磨性能
不銹鋼0Crl8Nil2M02Ti	用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。
哈氏合金B	對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。
哈氏合金C	能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fc＋、Cu＋下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕
鈦	能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硫酸)、有機酸、堿的腐蝕。不耐較純的還原性酸(如硫酸、鹽酸)的腐蝕，但如酸中含有氧化劑(如硝酸、Fc＋、Cu＋)時，則腐蝕大為降低。
鉭	具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一化學介質(包括沸點的鹽酸、硝酸和l 50℃以下的硫酸)的腐蝕。在堿中刁；耐蝕。
鉑／鈦合金	幾乎能耐一切化學介質，但不適用于王水和銨鹽。
不銹鋼涂覆碳化鎢	用于無腐蝕性，強磨損性的介質。
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。

六、流量口徑對照表

口徑mm	流量范圍m³/h	口徑mm	流量范圍m³/h
DN10	0.16~2.5	DN400	250～4000
DN15	0.4~6	DN500	400～6000
DN20	0.6～12	DN600	600～10000
DN25	1.0～16	DN700	800～12000
DN32	1.6~25	DN800	1000～16000
DN40	2.5～40	DN900	1200～20000
DN50	4.0～60	DN1000	1600～25000
DN65	6.0～120	DN1200	2500～30000
DN80	10～160	DN1400	3000～50000
DN100	16～250	DN1600	3000～60000
DN125	25~400	DN1800	5000～60000
DN150	40～600	DN2000	6000～100000
DN200	60～1000	DN2200	1367.78～136778.4
DN250	100～1600	DN2400	1627.78～162777.6
DN300	160～2500	DN2600	1910.38～191037.6
DN350	200～3000	DN2800	2306.56 ~ 236062.8

七、產品選型

型號	口徑
LDE	10~2600
		代號	安裝形式
		Y	一體式
		F	分體式
			代號	轉換器型號
			ZA	圓形
			ZB	方形（僅適用于分體式）
				代號	供電形式
				AC	（交流）220V AC 50Hz(90~245V AC 50Hz)
				DC	（直流）24V DC (20~36V DC)
				LD	鋰電池供電（不帶信號輸出）
					代號
					I
					f
					Rs
					H
					C
						介質溫度
						≤65℃
						≤120℃
						≤180℃(僅適用于分體式）
						代號	內襯材質
						NE	氯丁橡膠（≤65℃）
						PVC	聚氯乙烯（≤70℃）
						PU	聚氨酯 耐磨(≤80℃)
						PTFE	聚四氟乙烯（≤180℃）
							代號	電極材質
							316L	不銹鋼
							HC	哈氏合金C
							Ti	鈦
							Ta	鉭
							Pt	鉑
溫馨提示：流量計選型必備，介質，口徑（流量范圍）、電極材質、襯里材質、安裝要求



八、電磁流量計優缺點對照表

電磁流量計
	優點	缺點
1	在測量管內沒有可動部件和阻礙流體流動的節流部件，當流體通過流量計時不會引起任何附加的壓力損失	它只能測量導電介質的液體流量，不能測量非導電介質的流量
2	電磁流量計只需經水標定后，就可用來測量其它導電性液體的流量	不能用來測量氣體、蒸汽以及含有大量氣體的液體
3	其量程比可達20：1，有的甚至可達100：1的量程比。	管道內介質必須是滿管，不能測量非滿管
4	無機械慣性，反應靈敏，可以測量瞬時脈動流量，正反兩個方向的流量	只能測DN10以上管道，不適用小口徑
5	可測量腐蝕性介質、贓污介質及懸濁性液固兩相流的流量	不能測氫氟酸介質

九、安裝規范

1、應安裝在水平管道較低處和垂直向上處,避免安裝在管道的最高點和垂直向下處；

2、應安裝在管道上上升處；

3、在開口排放管道安裝,應安裝在管道的較低處；

4、若管道落差超過5m時,在傳感器的下游安裝排氣閥；

5、應在傳感器的下游安裝控制閥和切斷閥,而不應安裝在傳感器上游；

6、傳感器絕對不能安裝在泵的進出口處,應安裝在泵的出口處。
